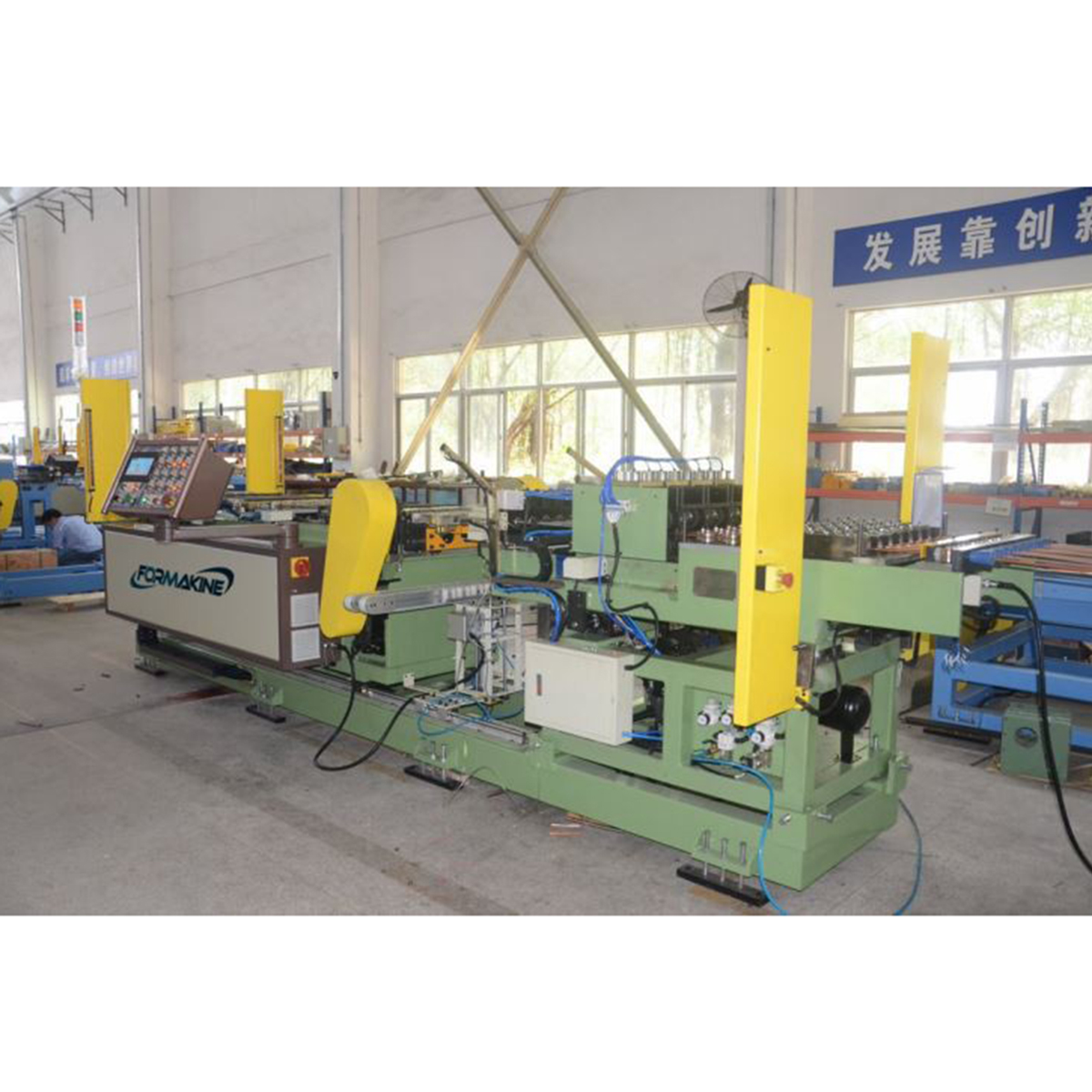

Гидравлический трубогибочный станок с двойной головкой

Краткое описание:

Оборудование используется для открывания, выпрямления, резки без стружки и изгиба медной трубы в виде U-образной трубы заданной длины, которая также называется трубой со шпилькой;в основном применяется для автоматического производства длинных U-образных труб в конденсаторах и испарителях кондиционеров.

Отправить письмо нам

Информация о продукте

Теги продукта

Описание продукта

1. Обзор
Он состоит из рамы направляющей материала, гибочного устройства, разгрузочного устройства, устройства оправки, электрической системы, компонентов пневматической системы.Цикл действия, как показано ниже:
Ручная фиксация длины прямого материала трубы на месте → зажим трубы → распыление масляного тумана и изгиб → выход оправки → ослабление хомута трубы → сброс → сброс сброса (при ручном восстановлении) → сброс изгиба.
2. Устройство направляющей рамы для материала
2.1 Длина изгиба ≥800 мм при использовании устройства направляющей рамы для материала
2.2 Позиционирование отверстия для штифта направляющей рамы, простая установка без регулировки.
2.3 Направляющая рама регулируется в соответствии с коленями разного размера.
3. Гибочное устройство
3.1 Приводится в действие гидравлическим цилиндром через механизм перехода зуба шестерни для изгиба.
3.2 При гибке работает функция смазки масляным туманом, которая может продлить срок службы формы для гибки при одновременном улучшении качества колена.
3.3 Общая обработка посадочной формы для гибки, высокая точность и высокая точность.
3.4 Опорная форма и зажимная форма управляются пневматическим цилиндром.
3.5 Форма для гибки, форма для зажима и опорная форма изготовлены из легированной стали путем общей закалки с помощью прецизионной обработки на оборудовании с ЧПУ, износостойкости, высокой точности.
4. Разгрузочное устройство
4.1 Выпуск через возвратную трубу сервоуправления для достижения выгрузки.
4.2 Простая структура, проста в эксплуатации.
5. Устройство оправки
5.1 Возвратный шпиндель управляется пневматическим цилиндром.
5.2 Опорная пластина стержня оправки шарнирно закреплена и автоматически отделяется при скольжении.
5.3 Длина стержня оправки может быть отрегулирована для каждого.
6. Электрическая система
6.1 Электрическая коробка встроенного типа, рабочая коробка подвесного типа.
6.2 Машина управляется ПЛК, человеко-машинным интерфейсом, серводвигателем и соответствующими электрическими компонентами, простой и эффективной работой.
7. Гидравлическая система
7.1 Отдельная гидравлическая станция.
7.2 Гидравлическое давление: 6 МПа (±10%)
8. Пневматическая система
1. Давление сжатого воздуха: 0,6 МПа (±10%)
2. Производительность по сжатому воздуху: 0,4 м3/мин.

Особенности продукта

Цель:
Оборудование используется для открывания, выпрямления, резки без стружки и изгиба медной трубы в виде U-образной трубы заданной длины, которая также называется трубой со шпилькой;в основном применяется для автоматического производства длинных U-образных труб в конденсаторах и испарителях кондиционеров.
Функции:
1. Съемник, рама перемещается и изгибается с помощью серводвигателя.
2. Приводится в движение двигателем с преобразованием частоты и ременной подачей.
3. Двигатель резака приводится в действие датчиком, скорость можно регулировать.

Технические параметры

серийный номер	Элемент	Спецификация	Примечание
1	Спецификация Бендера		<9,52 мм 4 трубы,
	>9,52 мм, 3 трубы
2	Материал трубки	Мягкая трубка Купера	Или мягкая алюминиевая трубка
3	Диаметр трубки	Согласно требованию заказчика	Φ7-Φ16
4	Толщина трубки	Согласно требованию заказчика	0,3-0,8 мм
5	Расстояние до центра трубы после изгиба	Согласно требованию заказчика	≤41
6	Макс.Длина изгиба	2650мм
7	Мин.Длина изгиба	150мм
8	Цикл обработки	15 S/Pcs (заготовка длиной 1 м)	Не включая время ручной подачи
11	Напряжение питания	AC380V/50HZ/3ph	Можно сделать по индивидуальному заказу

Главный компонент

серийный номер	Содержание	Марка/Происхождение
1	ПЛК-контроллер	LG
2	Человеко-машинный интерфейс	КИНКО
3	Серводвигатель	КИНКО
4	Пневматический электромагнитный клапан	Тайвань ALLGREAT
5	Пневматический цилиндр	Тайвань ALLGREAT
6	Электрический компонент	ЛГ/ИДЕК
7	Гибочный серводвигатель, редуктор	Сименс
8	Серводвигатель нагнетания, редуктор	Шанхай

Стандарт приемки

1. Точность после изгиба трубы
1.1 Гнутые детали без явных вогнутостей, барабанов, складок и других дефектов.
1.2 После изгиба допуск на длину двух насадок ≤ ± 0,6 мм (за исключением погрешности длины прямой трубы).
2. Гибочный станок работает нормально, без застоя.Пневматическая система без утечек
3. Запасные части (не включая запасные части, установленные на машине)
3.1 Оправка универсальная 4 шт.
3.2 Напорная труба 4 шт.
3.3 Реле KJ2S-CL-D24 2шт.
4. Руководство пользователя
4.1 Безопасная эксплуатация и уведомления
4.2 График технического обслуживания
4.3 Схема электрическая принципиальная, схема пневматической системы
5. Цвет
Цвет машины небесно-голубой, электрический блок управления и некоторые защитные зоны с использованием других подходящих цветов, чтобы обеспечить отличные результаты всей производственной линии в целом.(Может быть настроен в соответствии с требованиями заказчика)
6. Время доставки
За 30-45 дней до доставки покупатель должен предоставить более 80 образцов труб, отправленных на завод продавца.Образец после тестирования возвращается обратно покупателю вместе с оборудованием
7. Принятие
Приемка и проверка осуществляется на производственной площадке продавца.Выполнять требования настоящего технического требования до выпуска качественной продукции.

Послепродажное обслуживание

1. В течение гарантийного срока запчасти предоставляются бесплатно (за исключением ненадлежащего использования пользователем).
2. По истечении гарантийного срока продавец поставляет запчасти по себестоимости.
3. Разделение рабочего диапазона: продавец отправит покупателю квалифицированное оборудование, покупатель несет ответственность за разгрузку оборудования, установку и установку машины вне водопровода, электричества, газопровода, продавец несет ответственность за установку и ввод в эксплуатацию. , обучить оператора техническому обслуживанию, принципу работы оборудования, ежедневным операциям, устранению общих неисправностей, мерам предосторожности, ежедневному обслуживанию и другим аспектам знаний.
4. Гарантия: 14 месяцев после даты B/L или 12 месяцев после отгрузки.
