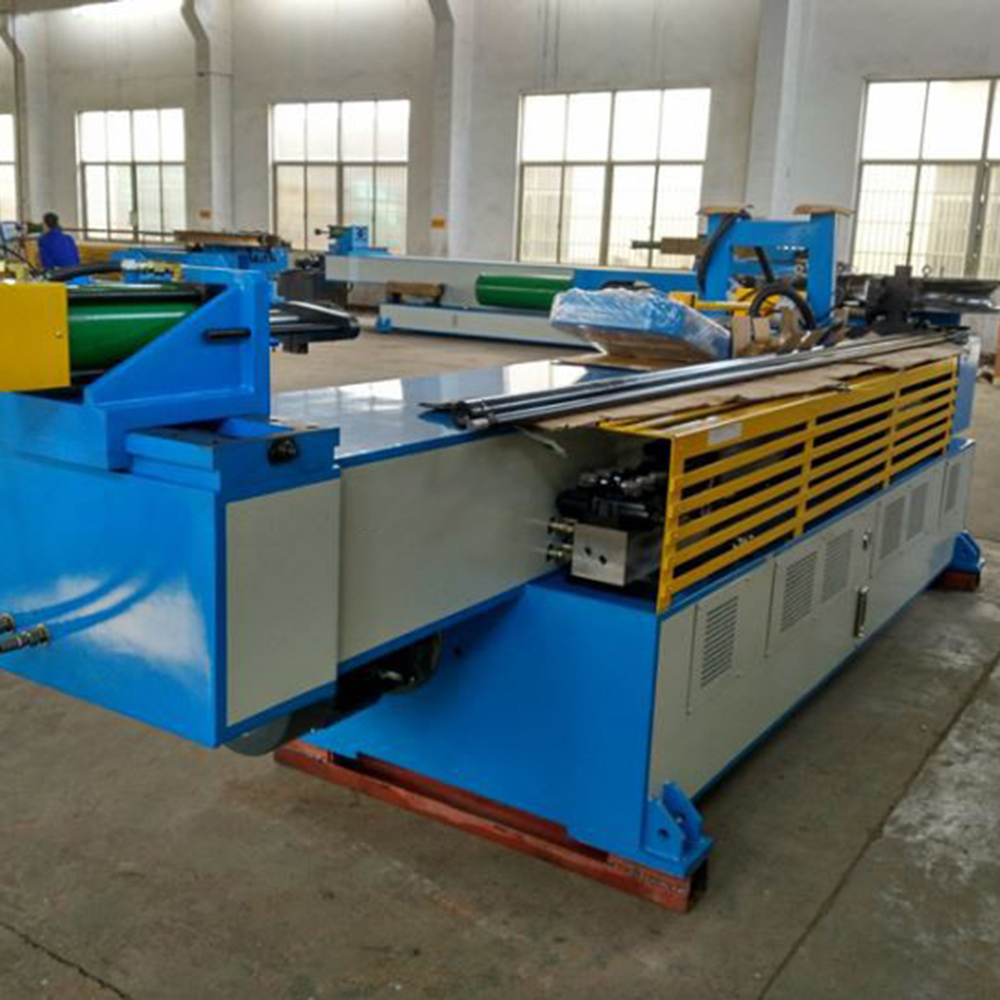

Гидравлический трубогибочный станок с ЧПУ
Особенности продукта
Одноголовочный трубогибочный станок серии FM-50CNC с числовым программным управлением представляет собой продукт, сочетающий в себе наши технологии и передовые итальянские технологии, интегрированные с машиной, гидравликой и электричеством.
В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, хранить и отображать различные данные и порядок гибки.Y, B, C три координаты движений под точным управлением промышленным компьютером могут реализовать полностью автоматический быстрый изгиб на оправке или без оправки,
Станок с ЧПУ также с расширенными функциями, такими как компенсация пружины изгиба компонентов, сигнализация самодиагностики ошибок, сохранение в памяти после отключения питания, автоматическая смазка и защита безопасности.
Вращение трубы (ось B) и подача трубы (ось Y) приводятся в действие серводвигателем.
Изгиб трубы (ось C) осуществляется гидравлическим цилиндром.
Технические параметры
| Имя | Единица | Параметр |
| Круглая труба из мягкой стали | Mm | 50*2 |
| Диапазон радиуса изгиба | Mm | 20-250 |
| Макс.Угол изгиба | ° | 190° |
| Скорость изгиба | °/сек | 45 |
| Скорость поворота | °/сек | 200 |
| Скорость подачи | мм/сек | 1000 |
| Изгиб Точность | ° | ±0,10 |
| Токарная точность | ° | ±0,10 |
| Кормление Точность | ° | ±0,10 |
| Мощность серводвигателя | KW | 0,75 |
| Питание серводвигателя | KW | 0,75 |
| Хотя эффективное расстояние | Mm | 3500 |
| Мощность двигателя системы | KW | 5,5 |
| Макс.Давление | МПа | 16 |
| Объем подачи масляного насоса | L | 17 |
| Д*Ш*В (размер упаковки) | Mm | 4500*1100*1600 |
| Масса | T | 2,5 |
Конфигурация гидравлической и электронной системы управления
| Имя | Производитель |
| Гидравлический двигатель | Сучжоу Рунмали |
| Гидравлический насос | Уси Туоли |
| Гидравлический клапан | Япония Юкен (импортный) |
| Доска масляного пути | Сучжоу Богуан |
| Цилиндр | Шанхай Цифань |
| Масляная трубка | Сучжоу Кэцзя |
| Сенсорный экран | Тайвань Weinview (импортный) |
| ПЛК | Япония Мицубиси (импортный) |
| Серводвигатель | Япония Мицубиси (импортный) |
| Контроллер угла | Япония Немикон (импортный) |
| Переключатель питания | Вэньчжоу Чансин |
| Контактор | Немецкий SCHNEIDER (импортный) |
