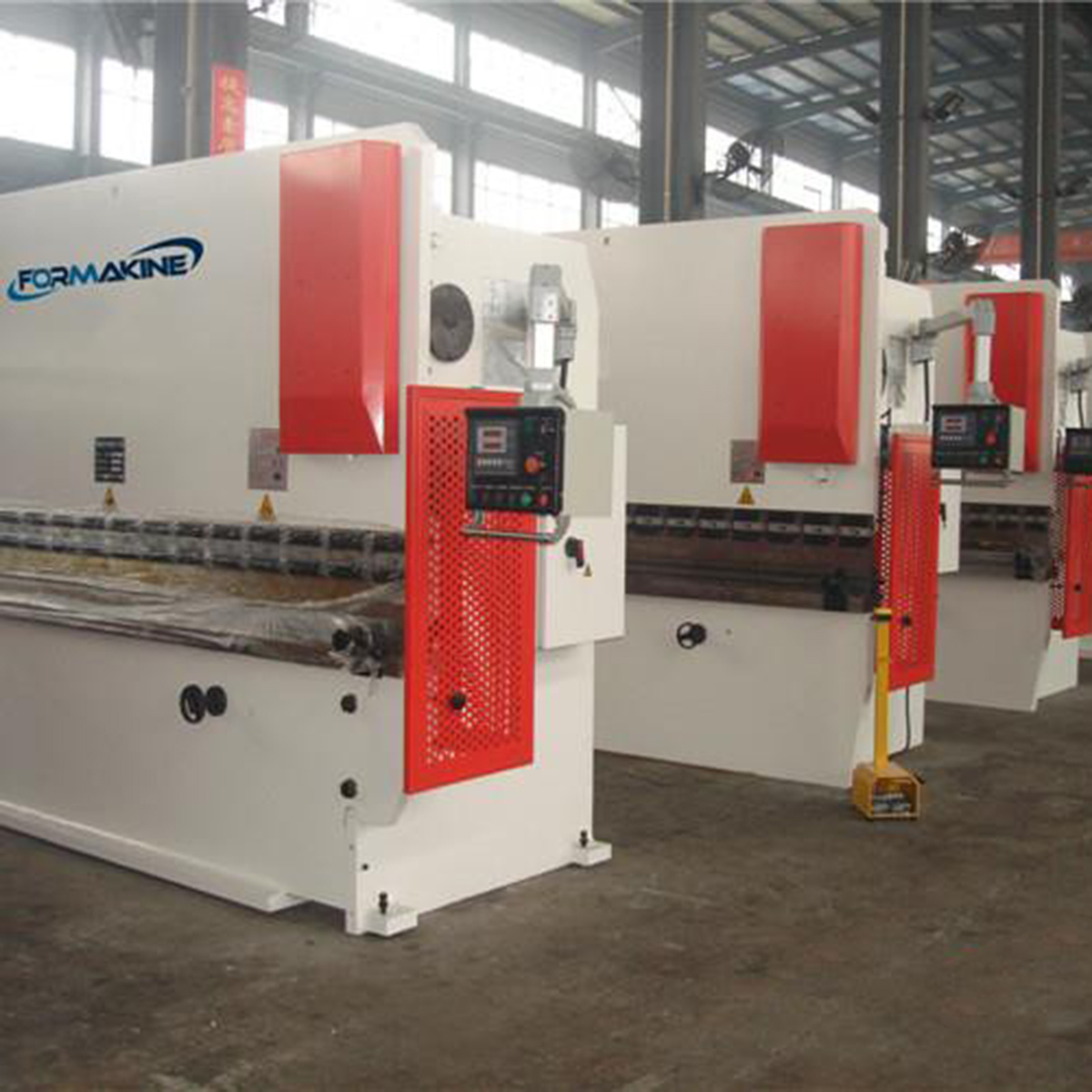

Giętarka hydrauliczna serwoelektryczna

Krótki opis:

Hydrauliczna prasa krawędziowa przyjmuje stalową spawaną konstrukcję o dobrej wytrzymałości i doskonałej sztywności.Ta hydrauliczna giętarka jest stabilna, bezpieczna, niezawodna i łatwa w obsłudze.Przekładnia hydrauliczna pozwala uniknąć poważnych wypadków związanych z przeciążeniem spowodowanych niewłaściwym użytkowaniem podczas pracy.


Szczegóły produktu

Tagi produktów

Wprowadzenie produktów

Suwak górny to integralny panel wyposażony w mechanizm kompensacji ugięcia, zapewniający uzyskanie większej dokładności gięcia.Hydrauliczna prasa krawędziowa (hydrauliczna giętarka) jest szeroko stosowana do gięcia i obróbki blach w przemyśle samochodowym, maszynowym, stoczniowym, elektronicznym, lekkim i dekoracyjnym.
Cechy:
Ta hydrauliczna prasa krawędziowa przyjmuje całkowicie stalową spawaną konstrukcję o wysokiej wytrzymałości maszyny i dobrej sztywności.
Giętarka hydrauliczna wykorzystuje konstrukcję blokową zapewniającą niezawodną i stabilną pracę.
Hydrauliczna przekładnia górna jest stabilna i niezawodna.Cylinder olejowy umieszczony na suwaku może bezpośrednio napędzać suwak do pracy.
Hydrauliczna prasa krawędziowa posiada elektryczną regulację skoku górnego suwaka, ręczne dostrajanie i cyfrowy wyświetlacz.
Górna matryca giętarki hydraulicznej jest wyposażona w mechanizm kompensacji ugięcia, który może zapewnić wysoką precyzję gięcia.
Mechaniczny ogranicznik i oś skrętna są zsynchronizowane z dużą dokładnością.

Wyświetlanie obrazu

System CNC do hydraulicznej prasy krawędziowej (giętarka hydrauliczna

DA-41 to specjalny dwuosiowy system CNC do giętarki z synchronizacją osi skrętnej.Przyjmując najnowszą technologię elektroniczną, zapewnia szereg unikalnych rozwiązań w zakresie suwaka giętarki, tylnego zderzaka i elastycznej definicji wejścia/wyjścia.Ten system może wykorzystywać serwosilnik, silnik prądu przemiennego o podwójnej prędkości, VVVF i tryby sterowania wieloma osiami.W zależności od zastosowania, pozycjonowanie dwukierunkowe lub pozycjonowanie jednokierunkowe, które może wyeliminować szczelinę między śrubami.Wyświetlacz LCD o wysokiej rozdzielczości zapewnia przejrzysty i łatwy interfejs obsługi.Posiada również programowanie danych do wprowadzania parametrów kąta i formy.Operatorzy mogą zakończyć edycję na pełnym ekranie za pomocą tabel.Parametry gięcia można wybrać za pomocą przyjaznego dla użytkownika kursora operacyjnego.

Giętarka hydrauliczna serwoelektryczna

Cechy:
1. Wyświetlacz LCD o wysokiej rozdzielczości
2. Kontrola pozycji zatrzymania suwaka
3. Kontrola skrajni tylnej
4. Programowanie kątowe
5. Ustaw parametry formy
6. Kontrola wydostającego się materiału
7. 100 programów
8. Każdy program z 25 krokami
9. Montaż panelowy
10. Sterowanie serwomechanizmem, sterowanie częstotliwością i sterowanie AC o podwójnej prędkości

Parametry techniczne

Typ Ciśnienie nominalne Długość stołu warsztatowego Odległość między kolumnami stojaka Głębokość gardła SuwakUdar Liczba uderzeń Maks.Wysokość otwarcia Moc silnika głównego Waga Wymiar ogólnydł. × szer. × wys
Kn Mm mmm Mm Mm T/M Mm Kw Kg Mm
WC67Y-40/2200 400 2200 1850 250 100 ≥11 340 5.5 2850 2260 × 1200 × 1900
WC67Y-40/2500 400 2500 2055 250 100 ≥11 340 5.5 3500 2560 × 1200 × 1920
WC67Y-63/2000 630 2000 1650 250 100 ≥10 335 5.5 4200 2160 × 1725 × 2200
WC67Y-63/2500 630 2500 2050 250 100 ≥10 335 5.5 4800 2605 × 1725 × 2200
WC67Y-63/3200 630 3200 2670 250 100 ≥10 335 5.5 5850 3300 × 1725 × 2355
WC67Y-63/4000 630 4000 3300 250 100 ≥10 350 5.5 6500 4000 × 1725 × 2405
WC67Y-80/2500 800 2500 2050 250 100 ≥10 335 7,5 5500 2605 × 1725 × 2355
WC67Y-80/3200 800 3200 2660 250 100 ≥10 335 7,5 6500 3300 × 1725 × 2405
WC67Y-100/2500 1000 2500 1950 320 140 ≥8 385 7,5 6500 2560 × 1320 × 2510
WC67Y-100/3200 1000 3200 2650 320 140 ≥8 385 7,5 8000 3260 × 1320 × 2510
WC67Y-100/3600 1000 3600 3000 320 140 ≥8 385 7,5 8500 3660 × 1320 × 2510
WC67Y-100/4000 1000 4000 3200 320 140 ≥8 385 7,5 9000 4060 × 1320 × 2760
WC67Y-100/5000 1000 5000 4200 320 150 ≥8 420 7,5 11 000 5100 × 1740 × 2800
WC67Y-125/3200 1250 3200 2680 320 150 ≥8 370 7,5 8500 3280 × 1820 × 2430
WC67Y-125/3600 1250 3600 3000 320 150 ≥8 370 7,5 9500 3690 × 1740 × 2450
WC67Y-125/4000 1250 4000 3280 320 150 ≥8 370 7,5 10 000 4080 × 1825 × 2430
WC67Y-160/3200 1600 3200 2640 320 200 ≥6 470 11 11500 3270 × 1625 × 2665
WC67Y-160/4000 1600 4000 3300 320 200 ≥6 470 11 12500 4070 × 1625 × 2765
WC67Y-160/4500 1600 4500 3300 320 200 ≥6 470 11 14 000 4580 × 1930 × 2800
WC67Y-160/5000 1600 5000 4100 320 200 ≥6 470 11 15 000 5080 × 1930 × 3160
WC67Y-200/3200 2000 3200 2800 320 200 ≥3 465 11 13 000 3280 × 1930 × 2800
WC67Y-200/4000 2000 4000 3300 320 200 ≥3 485 11 15200 4060 × 1750 × 2950
WC67Y-200/4500 2000 4500 3300 320 200 ≥3 465 11 18 000 4580 × 1930 × 2800
WC67Y-200/5000 2000 5000 4100 320 200 ≥3 465 11 21 000 5080 × 1930 × 3160
WC67Y-250/3200 2500 3200 2620 400 250 ≥3 560 18,5 18 000 3380 × 2000 × 3260
WC67Y-250/4000 2500 4000 3200 400 250 ≥3 560 18,5 20 500 4070 × 2000 × 3260
WC67Y-300/4000 3000 4000 3190 400 245 ≥3 560 18,5 29 000 4000 × 2035 × 3110
