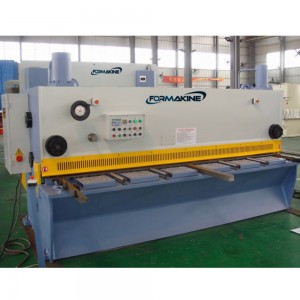

Wysoce precyzyjna gilotynowa maszyna do cięcia płyt CNC
Opis produktu
Precyzyjne nożyce gilotynowe CNC do płyt przyjmują konstrukcję ramową do spawania całej stali.Dzięki wysokiej precyzji i dobrej sztywności przyjmuje hydrauliczne napięcie wstępne.Układ hydrauliczny wykorzystuje zintegrowany zawór dwukierunkowy z wkładem.Gilotyna do blachy typowej może być wyposażona w cyfrowy wyświetlacz skoku, optoelektroniczne urządzenie zabezpieczające oraz mobilny stół warsztatowy ułatwiający wymianę formy.Nożyce gilotynowe posiadają dwustronne funkcje górnego bloku ślizgowego i dolnej poduszki hydraulicznej.Ciśnienie robocze można regulować w specjalistycznym zakresie zgodnie z wymaganiami przetwarzania.Przyjmując scentralizowane sterowanie za pomocą przycisków, ten hydrauliczny kombajn gilotynowy jest łatwy w obsłudze.Możemy zapewnić automatyczny, ręczny lub półautomatyczny tryb pracy.
Specyfikacje maszyn do nożyc gilotynowych
Przyjmuje zaawansowany zintegrowany układ hydrauliczny zapewniający doskonałą niezawodność.
Ten gilotynowy nożyc do blach przyjmuje konstrukcję spawalniczą z blachy stalowej i wibracje, aby wyeliminować naprężenia.
Maszyna do cięcia gilotynowego posiada funkcję ścinania segmentowego i funkcję oświetlenia.
Pokrętło ręczne może szybko, dokładnie i wygodnie regulować odstęp między ostrzami.
Ostrza prostokątne mają do dyspozycji cztery krawędzie tnące.Gilotyna do blach typu gilotyna ma długą żywotność.Kąt ścinania można regulować, aby zmniejszyć deformację płyt.
Ta maszyna przyjmuje trzypunktową prowadnicę rolkową, aby wyeliminować szczelinę prowadnicy i poprawić jakość ścinania.Posiada również ręczne dostrajanie, cyfrowy wyświetlacz, dobrą sztywność i stabilność.
Parametr techniczny
| Model | Grubość ścinania | Szerokość ścinania | Liczba uderzeń | Skok Tylnego Stopera | Kąt ścinania | Wysokość ławki | Moc silnika |
| Mm | Mm | Czas/min | Mm | ° | Mm | Kw | |
| Q11Y 6×2500 | 6 | 2500 | 16~35 | 20~600 | 30'-1°30' | 800 | 7,5 |
| Q11Y 6×3200 | 6 | 3200 | 14~35 | 20~600 | 30'-1°30' | 800 | 7,5 |
| Q11Y 6×4000 | 6 | 4000 | 10~30 | 20~600 | 30'-1°30' | 800 | 7,5 |
| Q11Y 6×5000 | 6 | 5000 | 10~30 | 20~800 | 30'-1°30' | 900 | 11 |
| Q11Y 6×6000 | 6 | 6000 | 8~5 | 20~800 | 30'-1°30' | 1000 | 11 |
| Q11Y 8×2500 | 8 | 2500 | 14~30 | 20~600 | 30'-2° | 800 | 11 |
| Q11Y 8×3200 | 8 | 3200 | 12~30 | 20~600 | 30'-2° | 850 | 11 |
| Q11Y 8×4000 | 8 | 4000 | 10~25 | 20~600 | 30'-2° | 900 | 11 |
| Q11Y 8×5000 | 8 | 5000 | 10~25 | 20~800 | 30'-2° | 1000 | 15 |
| Q11Y 8×6000 | 8 | 6000 | 8~20 | 20~800 | 30'-2° | 1050 | 15 |
| Q11Y 12×2500 | 12 | 2500 | 12~25 | 20~800 | 30'-2° | 840 | 15 |
| Q11Y 12×3200 | 12 | 3200 | 12~25 | 20~800 | 30'-2° | 900 | 15 |
| Q11Y 12×4000 | 12 | 4000 | 8~20 | 20~800 | 30'-2° | 940 | 15 |
| Q11Y 12×5000 | 12 | 5000 | 8~20 | 20~1000 | 30'-2° | 1000 | 22 |
| Q11Y 12×6000 | 12 | 6000 | 6~20 | 20~1000 | 30'-2° | 1060 | 30 |
| Q11Y 16×2500 | 16 | 2500 | 12~20 | 20~800 | 30'-1°30' | 840 | 22 |
| Q11Y 16×3200 | 16 | 3200 | 12~20 | 20~800 | 30'-1°30' | 900 | 22 |
| Q11Y 16×4000 | 16 | 4000 | 8~15 | 20~800 | 30'-1°30' | 940 | 22 |
| Q11Y 16×5000 | 16 | 5000 | 8~15 | 20~1000 | 30'-1°30' | 1000 | 30 |
| Q11Y 16×6000 | 16 | 6000 | 6~15 | 20~1000 | 30'-1°30' | 1100 | 37 |
| Q11Y 20×2500 | 20 | 2500 | 10~20 | 20~800 | 30'-3° | 900 | 30 |
| Q11Y 20×3200 | 20 | 3200 | 10~20 | 20~800 | 30'-3° | 950 | 30 |
| Q11Y 20×4000 | 20 | 4000 | 8~15 | 20~800 | 30'-3° | 1100 | 30 |
| Q11Y 20×5000 | 20 | 5000 | 8~15 | 20~1000 | 30'-3° | 1100 | 37 |
| Q11Y 20×6000 | 20 | 6000 | 6~15 | 20~1000 | 30'-3° | 1200 | 37 |
| Q11Y 25×2500 | 25 | 2500 | 8~15 | 20~800 | 30'-1°30' | 900 | 37 |
| Q11Y 25×3200 | 25 | 3200 | 8~15 | 20~800 | 30'-1°30' | 950 | 37 |
| Q11Y 25×4000 | 25 | 4000 | 6~12 | 20~1000 | 30'-1°30' | 1100 | 37 |
| Q11Y 32×2500 | 32 | 2500 | 6~12 | 20~1000 | 30'-4° | 1000 | 55 |
| Q11Y 32×3200 | 32 | 3200 | 8~12 | 20~1000 | 30'-4° | 1100 | 55 |
| Q11Y 40×2500 | 40 | 2500 | 4~10 | 20~1000 | 30'-4° | 1200 | 55 |
| Q11Y 40×3200 | 40 | 3200 | 4~10 | 20~1000 | 30'-4° | 1200 | 55 |
Wyświetlanie obrazu
Konfiguracja produkcji
 | Części maszyny Nazwa: Układ hydrauliczny Marka: Bosch Rexroth Oryginał: Niemcy | |
 | Główne cechy Nazwa: System sterowania Marka: E21S Oryginał: ESTUN | |
 | Części maszyny Nazwa: Główny silnik Marka: Simens Oryginał: Niemcy | |
 | Główne cechy Nazwa: Elementy elektroniczne Marka: Schneider Oryginał: Francja |
