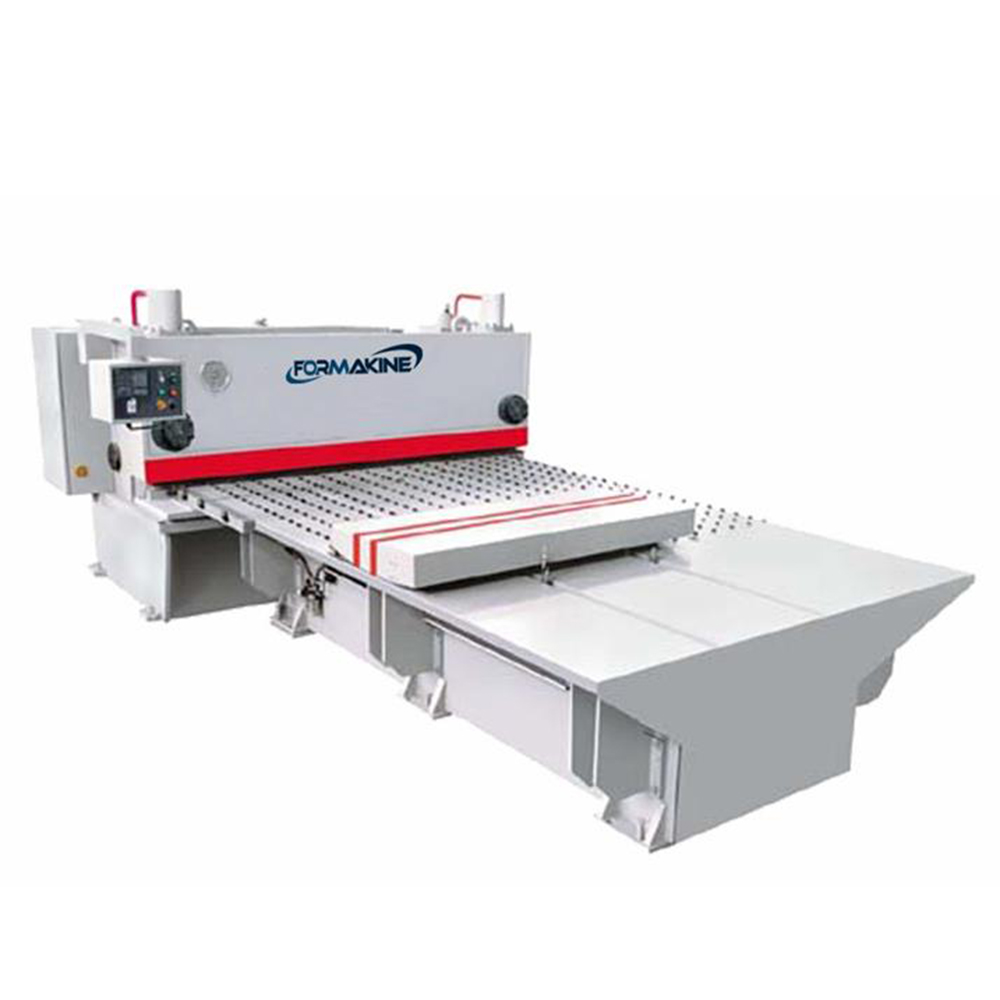

Hydrauliczne nożyce gilotynowe z przednim podawaniem
cechy produktu
Kompletna maszyna obejmuje nożyce gilotynowe CNC i sterowaną CNC przednią jednostkę podającą;
Podajnik CNC jest napędzany przez wysokowydajną śrubę kulową i prowadnicę liniową;serwosilnik Napęd bezpośredni;
Dociski pneumatyczne przytrzymują blachę i poruszają się dokładnie zgodnie z programem sterownika wycinarki CNC;
Nożyce gilotynowe CNC plus podawanie CNC zrealizują jednorazową instalację płyty i funkcję automatycznego cięcia blachy wykończeniowej.Skutecznie ograniczy działanie człowieka.Dokładność cięcia płyt jest wysoka.
Sterownik CNC może być DELEM DAC310, DAC360, ESTUN E21, DTC660 professional do nożyc gilotynowych CNC;
Cylinder hydrauliczny nożyc gilotynowych CNC jest połączony szeregowo.kąt cięcia jest regulowany.mniejszy kąt cięcia może zmniejszyć skręcenie krawędzi arkusza.większy kąt cięcia może ciąć dużą grubość;
Zarówno górne, jak i dolne ostrza nożyc gilotynowych CNC mają 4 krawędzie tnące;żywotność ostrzy jest dłuższa;
Materiałem ostrzy tnących może być 6CrW2Si dla stali miękkiej lub H13 / 12CrMoV dla twardszej blachy;
Nożyce gilotynowe CNC z podawaniem od przodu nie mają tylnego zderzaka.
Sterownik CNC może kontrolować przedni wskaźnik, kąt natarcia ścinania, długość cięcia;
Tylna strona nożyc gilotynowych CNC może być opcjonalnie wyposażona w pneumatyczną podporę.Oznacza to, że podczas cięcia tylna podpora będzie podążać za cięciem blachy.
Wprowadzenie produktów
Urządzenie do karmienia z przodu
Ze względu na przewagę konstrukcyjną nożyc gilotynowych do płyt, FORMAKINE przestaje produkować płyty z belką obrotową, ale wybiera nożyce gilotynowe NC jako podstawowy typ nożyc.Stabilność, szybkość i precyzja to najważniejsze czynniki doskonałego cięcia blach, a nożyce gilotynowe FORMAKINE NC zapewnią Ci niesamowite wrażenia podczas cięcia.
System hydrauliczny
W zależności od szerokości i grubości cięcia, ręczne i bardzo proste urządzenie pozwala na szybką i precyzyjną regulację szczeliny między ostrzami.Ręczne pokrętło z przodu maszyny umożliwia regulację w dziesiątych częściach milimetra ostrzy w zależności od grubości cięcia.
Kąt ścinania kontrolowany przez system sterowania ESTUN E21S NC.Regulowany kąt ścinania zmniejsza zniekształcenie materiału płyty.
Karabin elektryczny
Światło LED tworzy smukły cień na ścieżce cięcia, ułatwiając zlokalizowanie linii cięcia, gdy operatorzy muszą wyrównać pozycję cięcia.
 | DELEM DAC 360S- Jasny ekran LCD - Kontrola manometru tylnego / przedniego - Funkcja wycofania - Kontrola kąta cięcia i kontrola szczeliny - Ograniczenie długości skoku - Kontrola siły - Ręczny ruch wszystkich osi - Kontrola siły - Pomiar grubości blachy - RTS, funkcja powrotu do nadawcy - Druga oś serwa (DAC-362s) - Wsparcie arkusza |
Parametry techniczne
| Przedmiot | QC11K-6X2500/2500 | QC11K-6X3200/3000 |
| Maksymalna grubość ścinania (mm) | 6 | 6 |
| Długość ścinania (mm) | 2500 | 3200 |
| Wytrzymałość materiału płyty (Mpa) | 450 | 450 |
| Kąt ścinania (stopień) | 0,5~2 | 0,5~2 |
| Czas ścinania na minutę (/min) | 12 | 9 |
| Objętość zbiornika oleju (l) | 275 | 300 |
| Główna moc (kW) | 7,5 | 7,5 |
| PODAJNIK CNC |
|
|
| Maksymalny skok (mm) | 2500 | 3000 |
| Dokładność pozycjonowania (mm) | +/-0,1/300 | +/-0,1/300 |
| Numery zacisków | 5 | 7 |
| Sprężone powietrze (MPa) | 0,6 | 0,6 |
| Wymiary całkowite dł. x szer. x wys. (mm) | 4990x3290x1730 | 5650x4000x1730 |
