Hydrauliczna prasa krawędziowa CNC

Krótki opis:

Europejski sterownik hydraulicznej prasy krawędziowej CNC, z pełnym sterowaniem CNC Y1, Y2, obliczenia oparte na bibliotece materiałów i narzędzi;
Automatyczna optymalizacja procedury gięcia jest realizowana przez sterownik CNC.Podczas gdy inżynier może również dostosować kroki zgodnie z rzeczywistym projektem;


Szczegóły produktu

Tagi produktów

cechy produktu

Dokładny skaler optyczny zmierzy Y1, Y2.Zmierzony sygnał zostanie w odpowiednim czasie przesłany do sterownika CNC.
Europejskie zawory proporcjonalne będą sterować ruchem lewego i prawego cylindra zgodnie z poleceniem sterownika.
Tylny miernik ma długi skok - precyzyjną śrubę kulową i prowadnicę wkładki.Prędkość poruszania się jest wyższa;dokładność powtarzania jest wyższa;
Tylny manometr jest z serwomotorem dla osi X.Istnieje opcjonalna oś R, Z.
Tylne palce zatrzymujące mają dwa stopnie, co będzie wygodne przy wytwarzaniu różnych części;
Prowadnica taranu jest wykonana z polimerowych materiałów odpornych na zużycie o niskim współczynniku tarcia, co zapewni długą, dokładną żywotność;
Stół roboczy jest wyposażony w automatyczny system koronowania.Typ hydrauliczny jest przeznaczony dla maszyn do 200T-3,2 m, podczas gdy konstrukcja klinowa jest stosowana do większych maszyn.
W przypadku siły zginania do 200T, szybki zacisk do stempla jest stosowany normalnie.dzięki czemu będzie łatwo obsługiwać oprzyrządowanie.Zacisk posiada system regulacji zwieńczenia klina.
Zwykle boczne i tylne ogrodzenia ochronne są standardem dla maszyn do 200 ton.podczas gdy W przypadku większych maszyn optyczny czujnik bezpieczeństwa będzie opcjonalny.
Ogólnie Cicha i wydajna pompa zębata jest standardową konfiguracją;
Ram jest wyposażony w urządzenie zapobiegające przechylaniu do ochrony maszyny;
Prasa hydrauliczna CNC Zbiornik oleju jest wyposażony we wskaźnik poziomu i temperatury.
Zwykle hydrauliczna prasa krawędziowa jest wyposażona w standardowy stempel na gęsiej szyi i dolną matrycę z wieloma V.Oczywiście nasz inżynier może zaprojektować oprzyrządowanie zgodnie z wymaganiami klienta.Dostępny jest opcjonalny wąski stół roboczy 2 V lub pojedynczy V.

Parametr techniczny

No Model CiśnienieKN Pochylenie sięDługość (mm) KolumnyOdległość (mm) otwartyWzrost (mm) GardłoGłębokość (mm) SlajdSkok (mm) SilnikMoc (kW) MaszynaRozmiar (mm)
1 40T/2500 400 2500 1900 210 200 110 4 2600x1270x1980
2 63T/2500 630 2500 1900 235 250 120 5.5 2600x1360x2050
3 63T/3200 630 3200 2600 235 250 120 5.5 3300x1360x2050
4 80T/2500 800 2500 1900 320 320 150 7,5 2600x1400x2380
5 80T/3200 800 3200 2600 320 320 150 7,5 3300x1400x2380
6 80T/4000 800 4000 3100 320 320 150 7,5 4100x1400x2380
7 100T/2500 1000 2500 1900 330 320 150 7,5 2600x1400x2380
8 100T/3200 1000 3200 2600 330 320 150 7,5 3300x1400x2380
9 100T/4000 1000 4000 3100 330 320 150 7,5 4100x1400x2380
10 100T/5000 1000 5000 4100 330 320 150 7,5 5100x1400x2380
11 125T/2500 1250 2500 1900 330 320 150 7,5 2600x1400x2380
12 125T/3200 1250 3200 2600 330 320 150 7,5 3300x1400x2380
13 125T/4000 1250 4000 3100 330 320 150 7,5 4100x1400x2380
14 125T/5000 1250 5000 4100 330 320 150 7,5 5100x1400x2380
15 160T/2500 1600 2500 1900 400 320 200 11 2600x1550x2580
16 160T/3200 1600 3200 2600 400 320 200 11 3300x1550x2580
17 160T/4000 1600 4000 3100 400 320 200 11 4100x1550x2580
18 160T/5000 1600 5000 4100 400 320 200 11 5100x1550x2580
19 160T/6000 1600 6000 4800 400 320 200 11 6100x1550x2580
20 200T/2500 2000 2500 1900 435 320 200 15 2600x1650x2900
21 200T/3200 2000 3200 2600 435 320 200 15 3300x1650x2900
22 200T/4000 2000 4000 3100 435 320 200 15 4100x1650x2900
23 200T/5000 2000 5000 4100 435 320 200 15 5100x1650x2900
24 200T/6000 2000 6000 4800 435 320 200 15 6100x1650x2900
25 250T/2500 2500 2500 1900 435 320 200 18,5 2600x1750x3070
26 250T/3200 2500 3200 2600 435 320 200 18,5 3300x1750x3070

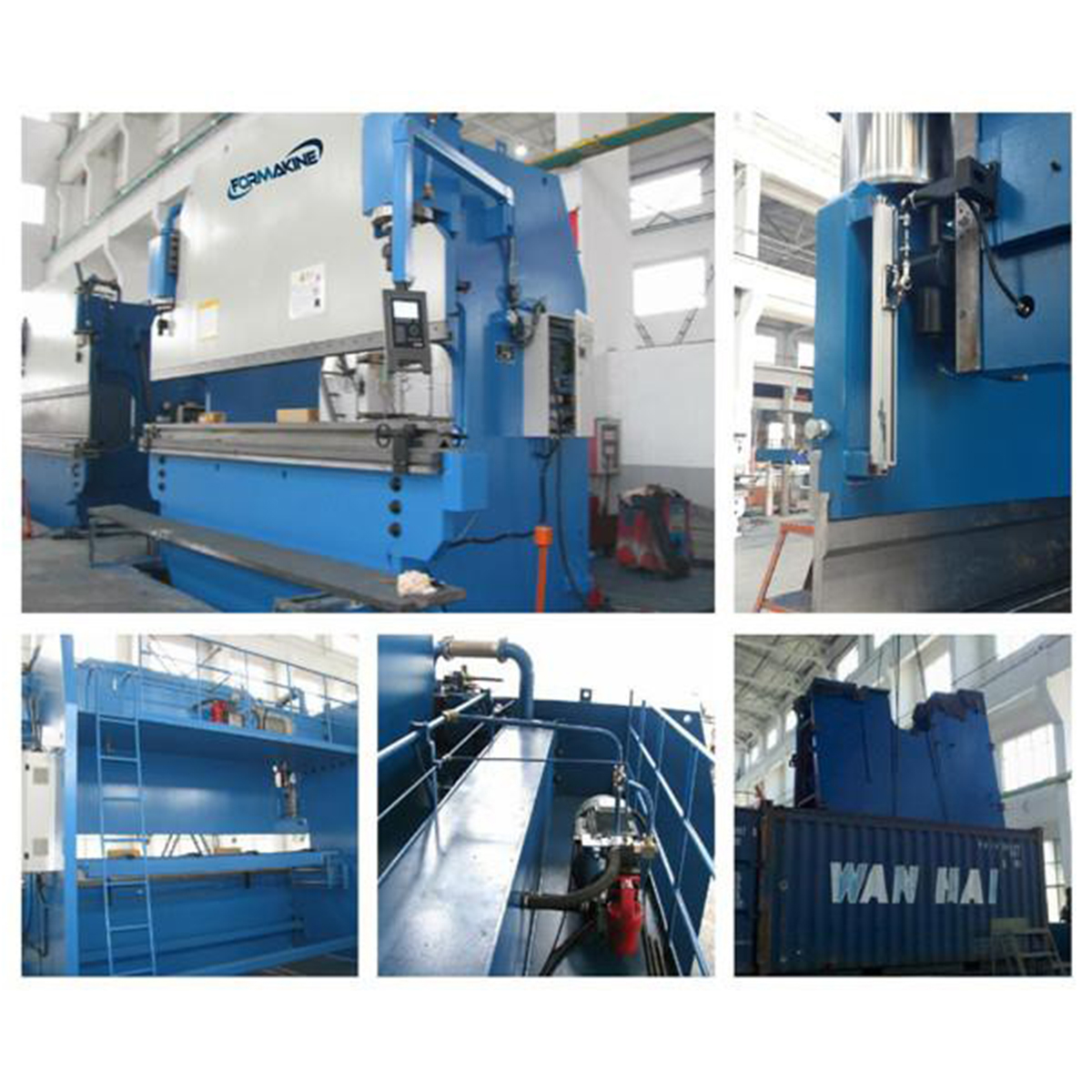

Wyświetlanie obrazu
